門磁 PS-1525/PS-1526
門磁PS-1525、PS-1526屬于磁鐵開關傳輸型門磁開關，采用表面貼裝，與開關（轉移），檢測門的位置（打開或關閉）。磁性開關PS-1525最大工作距離為15.875mm，表面貼裝（包括法蘭安裝硬件）；PS-1526門磁開關最大工作距離為19.05mm，表面貼裝隱蔽安裝螺絲和引線。
特點
- 雙面膠安裝
- 磁鐵開關傳輸型
- 外觀顏色：白色、黑色、灰色
- PS-1525：表面貼裝隱蔽單刀雙擲開關，C型
- PS-1526：引線表面貼裝，C型
規格參數
| 項目 | 說明 | |
|---|---|---|
| 型號 | PS-1525 | PS-1526 |
| 功率(W) | 3 | 3 |
| 電壓(DCA) | 100 | 100 |
| 電流(DCA) | 0.25 | 0.25 |
| 阻抗(W) | 0.2 | 0.3 |
| 開關形式 | Y | Y |
| 耐壓(DVC) | 200 | 200 |
| 動作距離 | 16 | 19 |
| 連線形式 | 引線 | |
| 固定方式 | 雙面膠 | |
| 抗振性 | 頻率10~55HZ，振幅1.52mm，時間為120分鐘 | |
| 耐沖擊性（最?。?/td> | 30G | |
| 機械壽命 | 107 | |
| 安全標準（UL） | 94-HB | |
- 標識"x"-----常開型，磁鐵靠近，觸點閉合 "Y"-----觸點形式為單級雙投型(轉移型)
- 使用環境溫度：-10° -- +60°C; 環境濕度：RH80%以下
- 注意事項：不小心掉落地上的開關，必須重新檢測動作距離，并檢查開關部位的干簧玻璃管是否破裂

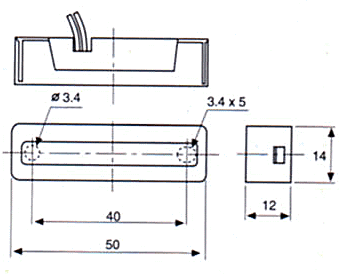

外形尺寸
 |
