干簧管 HYR-2016
干簧管HYR-2016為大功率型干性開關，這種磁簧開關額定功率20～70watt之間，可用于開關市用電源，即110VAC或者220VAC電源。作為磁性開關的一種，干簧管開關HYR-2016供大于220 VAC使用，可用于IC/LSI測試儀醫療診斷設備（心電圖、電子顯微鏡儀器、示波器）等。
特點
- 大功率開關
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | C |
| 觸點材料 | 銠 |
| 觸點最大額定功率 | 25W |
| 最大開關電壓 | 1,000VDC |
| 最大開關電流 | 1A |
| 最大初始觸點電阻 | 100mΩ |
| 啟動值 (AT) | 15-70 |
| 最小釋放值 (AT) | 6 |
| 最小切斷電壓 *2 | 2,500VDC |
| 最大觸點電容 | 0.4pF |
| 最小絕緣阻抗 | 1011Ω |
| 典型諧振頻率 | 2.2kHz |
| 電氣壽命（阻抗負載） | 2x106 (1,000VDC, 10mA) |
| 特點 | 大功率型開關,高電壓型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

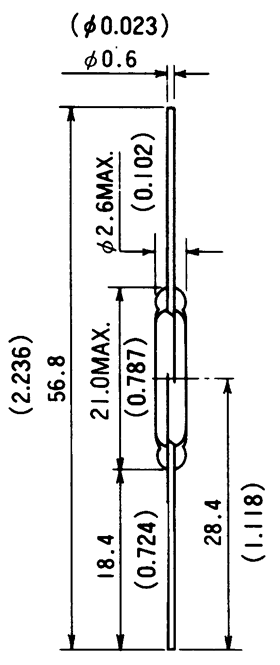

外形尺寸
 |
測試線圈 TC-0502 |
尺寸 |
||||||
|
 |
