光電傳感器 OM-2016
光電傳感器OM-2016屬于反射型，由Tr（光敏晶體管）輸出，感應距離為5mm。光學傳感器OM-2016可用于打印機、游樂設備、醫(yī)療設備、金融終端設備等。
特點
- 采用氣密密封分立部件
- 反射型
- 寬溫度范圍
- 高發(fā)射功率
- 采用可見光消除濾就鏡
- PCB板安裝
規(guī)格參數
| 感應距離 | 5mm |
|---|---|
| 輸出類型 | Tr（光敏晶體管） |
| 尺寸 (L x W x H) | 16 x 8 x 10mm |

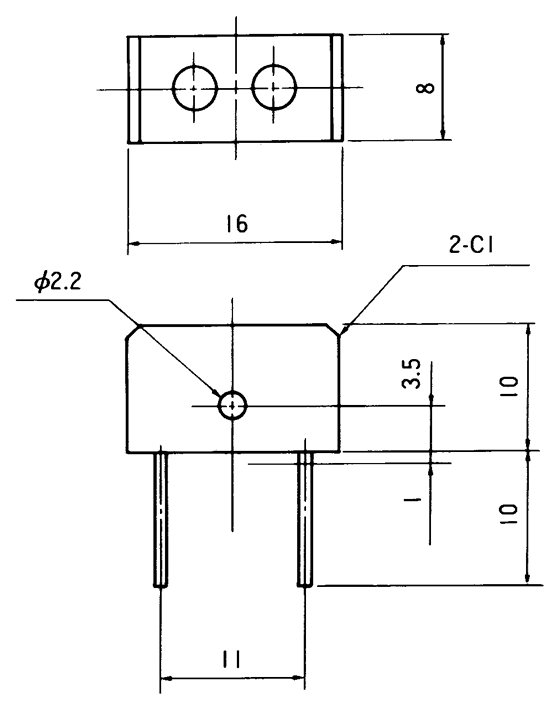

外形尺寸
 |
針腳圖（仰視） |
原理電路 |
 |
 |
典型性能曲線
| IF-Ta | PC-Ta | IF-VF |
 |
 |
 |
| ID-Ta | Spectral Distribution | Spectral Sensitivity |
 |
 |
 |
| Sensing Distance Characteristics | IC-Ta | Switching Characteristics |
 |
 |
 |
最大額定值
| 項目 | 符號 | 值 | |
|---|---|---|---|
| 輸入 | 正向電流 | IF | 100mA |
| 脈沖正向電流 | IFP | 1.0A | |
| 反向電壓 | VR | 5V | |
| 輸出 | C-E 電壓 | VCEO | 30V |
| E-C 電壓 | VECO | 5V | |
| 集電極電流 | IC | 50mA | |
| 集電極功率消耗 | PC | 150mW | |
| 工作溫度 | Topr | -40° ~ +125°C | |
| 貯存溫度 | Tstg | -55° ~ +150°C | |
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 | |
|---|---|---|---|---|---|---|---|
| 輸入 | 正向電壓 | VF | IF=50mA | - | 1.3 | 1.4 | V |
| 反向電流 | IR | VR=5V | - | - | 10 | µA | |
| 輸出 | 無光電流 | ID(ICEO) | VCE=30V | - | - | 200 | nA |
| 集電極電流 * | IC | IF=20mA VCE=5V | 0.5 | 1.0 | - | mA | |
| 飽和電壓 | VCE(Sat) | IF=50mA IC=0.25mA | - | - | 0.4 | V | |
| 開關速度 | 上漲時間 | tr |
VCE=5V IC=1mA RL=100W |
- | 5 | - | µS |
| 回落時間 | tf | - | 7 | - | µS | ||
* 反射效率90％白紙
