光電傳感器 OM-3114
光電傳感器OM-3114屬于反射型，由光敏IC輸出，感應距離為3.0~7.0mm，光學傳感器OM-3114可用于醫(yī)療設備、復印機、傳真機等。
特點
- 螺絲安裝
- 反射型
- 光敏IC邏輯輸出，高傳感精度
- 內部限流電阻
規(guī)格參數
| 感應距離 | 3.0~7.0mm |
|---|---|
| 輸出類型 | IC（光敏IC） |
| 尺寸 (L x W x H) | 43 x 10 x 11mm |

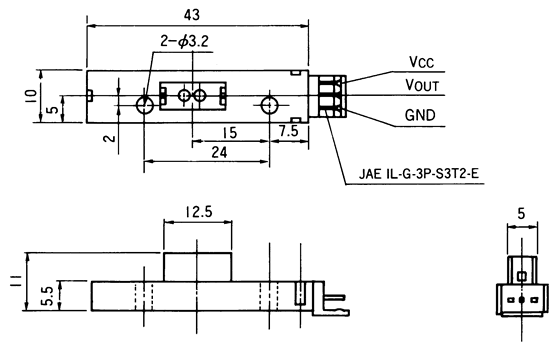

外形尺寸
 |
原理電路 |
感應距離 |
 |
 |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 7V |
| 輸出電壓 | VOUT | 30V |
| 輸出電流 | IOUT | 16mA |
| 輸出功率消耗 | POUT | 75mW |
| 工作溫度 | Topr | -10° ~ +70°C |
| 貯存溫度 | Tstg | -40° ~ +80°C |
電氣特性
| 項目 | 符號 | 值 | 條件 | |
|---|---|---|---|---|
| 開通 | 消耗電流 | ICC | 20mA Max | VCC=5V RL=¥ |
| 接通電壓 | VOL | 0.4 Max | VCC=5V RL=10kW | |
| 阻斷 | 消耗電流 | ICC | 20mA Max | |
| 斷路電壓 | VOH | (VCC X 0.9)V Min | ||
| 上漲時間 | Tr | 2.0mS Max | RL=10kW | |
* 反射效率90％白紙
