光電傳感器 OJ-690201-701
光電傳感器OJ-690201-701屬于斷繼器型,，由Tr(光敏晶體管)輸出，采用咬合安裝。光學傳感器OJ-690201-701可用于自動售貨機、娛樂設備、醫療設備等。
特點
- 低耗能設計
- 準確固定裝置的咬合安裝
- 光敏IC和反向邏輯模式可用
- 緊湊，低耗費
- 光敏傳感器和光敏IC可用
- 斷繼器型
規格參數
| 感應槽寬度 | 5mm |
|---|---|
| 縫隙寬度 | 0.5mm |
| 輸出類型 | Tr(光敏晶體管) |
| 尺寸(L x W x H) | 18.5 x 8.6 x 12.8mm |

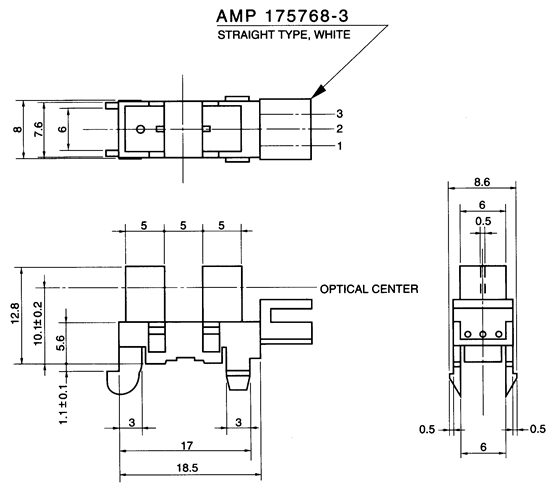

外形尺寸
 |
|
標準偏差 +/- 0.3 單位為mm (1mm = 0.0394 inches) |

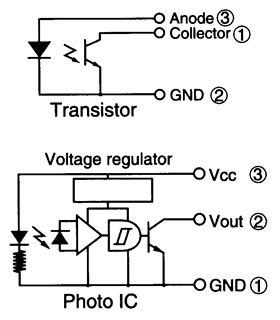

示意圖 |
測試電路 |
 |
 |

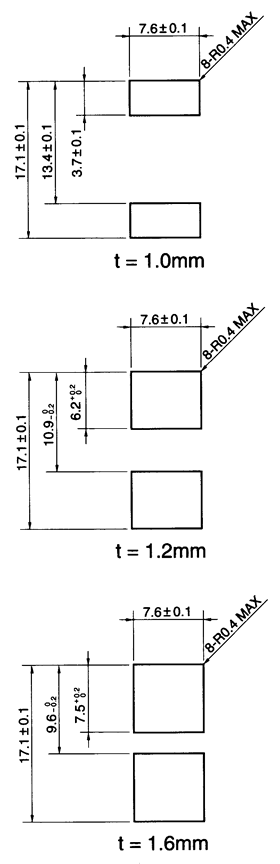

PCB插孔 |
 |
最大額定值
| 項目 | 符號 | 值 | |
|---|---|---|---|
| 輸入 | 正向電流 | VCE | 35V |
| 反向電流 | IF | 50mA | |
| 輸出 | C-E 電壓 | POUT | 75mW |
| E-C 電壓 | VCC | 7V DC | |
| 集電極電流 | I OL | 50mA | |
| 集電極功率消耗 | POUT | 250mW | |
| 工作溫度 | Topr | -20° ~ +75°C | |
| 貯存溫度 | Tstg | -25° ~ +85°C | |
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 | |
|---|---|---|---|---|---|---|---|
| 輸入 | 正向電壓 | VF | IF=20mA | - | 1.2 | 1.3 | V |
| 反向電流 | IR | V R=3V | - | - | 10 | µA | |
| 輸出 | 無光電流 | ID | VCE=5V I F=0 | - | - | 0.4 | nA |
| 集電極電流 * | IC | IF=20mA VCE=5V | 1.0 | 3.0 | - | mA | |
| 飽和電壓 | VCE(Sat) | IF=20mA IC=0.5mA | - | 0.1 | 0.4 | V | |
| 開關速度 | 上漲時間 | tr | VCC=2V IC=2mA RL=100W | - | 3.0 | - | µS |
| 回落時間 | tf | - | 3.5 | - | µS | ||
