干簧管測試線圈
檢測干簧管或干簧管傳感器的靈敏度（干簧管AT），通過使用一個測試線圈是最準確的方法之一。 在測試線圈的圈數乘以線圈勵磁驅動時所必需的電流值，可以直接測量干簧管靈敏度。 應當注意測試線圈需要垂直放置，使地球的磁場不影響測量結果，并且使測量磁簧開關或磁簧傳感器的測試線圈始終居中，同時，附近必須有無磁性的鱷魚夾、連接部件。

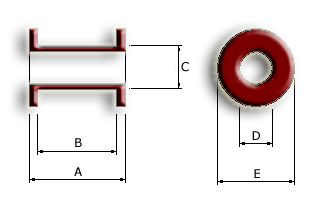

干簧管圓柱測試線圈
| 測試線圈 | 001 | 002 | 003 | 004 | 005 |
|---|---|---|---|---|---|
| A | 53.3 | 21.0 | 12.0 | 27.8 | 19.0 |
| B | 50.8 | 19.0 | 10.0 | 25.4 | 15.0 |
| C | 7.6 | 4.3 | 3.3 | 8.7 | 3.7 |
| D | 5.6 | 3.4 | 2.3 | 2.4 | 2.9 |
| E | 14.1 | 7.7 | 11.0 | 17.2 | 11.0 |
| 線直徑 | 0.090 | 0.050 | 0.060 | 0.100 | 0.071 |
| 圈數 | 10000 | 5000 | 5000 | 5000 | 5000 |
| 電阻/歐姆 | 845 | 740 | 600 | 404 | 450 |

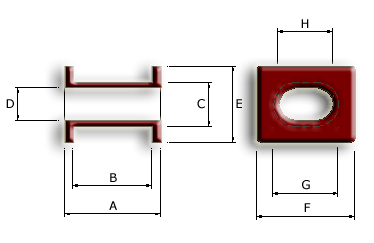

干簧管矩形測試線圈
單位為mm
| 測試線圈 | 001 | 002 | 003 | 004 |
|---|---|---|---|---|
| A | 13.5 | 23.3 | 42.5 | 42.5 |
| B | 7.0 | 19.7 | 36.5 | 36.5 |
| C | 8.0 | 6.8 | 14.8 | 15.8 |
| D | 6.0 | 6.2 | 13.8 | 13.8 |
| E | 14.0 | 14.8 | 25.0 | 25.0 |
| F | 18.0 | 20.6 | 28.6 | 35.6 |
| G | 12.0 | 12.2 | 14.6 | 22.8 |
| H | 10.0 | 11.6 | 13.6 | 20.8 |
| 線直徑 | 0.050 | 0.080 | 0.150 | 0.150 |
| 圈數 | 5000 | 10000 | 5000 | 5000 |
| 電阻/歐姆 | 2000 | 1900 | 290 | 440 |
