光電傳感器 OJ-670531
光電傳感器OJ-670531屬于斷繼器型,，由光敏IC輸出，咬合安裝。光學傳感器OJ-670531可用于測量設備、自動售貨機、娛樂設備、醫療設備、測量?jī)x器等。
特點
- 斷繼器型
- 光敏IC輸出，內置施密特觸發電路
- 感應槽寬度5mm(0.2英寸)
- 咬合安裝
- 適宜的連接終端以及可選擇連接器形式
- 模塊和金屬導線可用
規格參數
| 感應槽寬度 | 5mm |
|---|---|
| 縫隙寬度 | 0.5mm |
| 輸出類型 | 光敏IC |
| 尺寸(L x W x H) | 28.5 x 11 x 18mm |

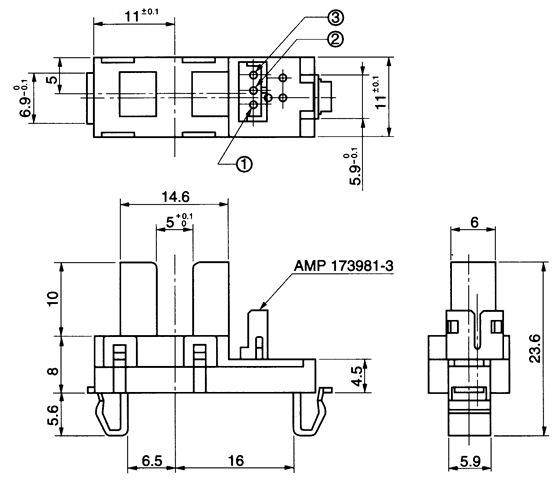

外形尺寸
 |
| 單位為mm (1mm = 0.0394 inches) |

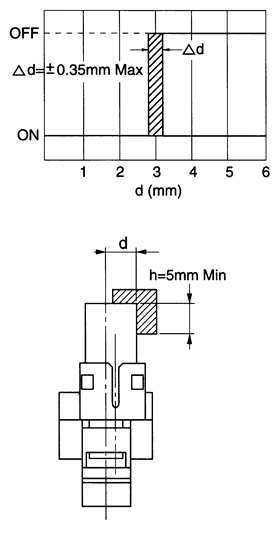

感應距離 |
感應距離的重復 |
 |
 |
原理電路 |
 |
| 單位尺寸為mm (1mm = 0.0394 inches) |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 7V |
| 輸出電壓 | VOUT | 28mA |
| 輸出電流 | IOUT | 50mA |
| 容許功耗 | POUT | 150 mW |
| 工作溫度 | Topr | -20° ~ +75°C |
| 貯存溫度 | Tstg | -25° ~ +80°C |
電氣特性
| 光線通道 | OJ-660531/OJ-670531 | 反向輸出 | 條件 | ||||
|---|---|---|---|---|---|---|---|
| 項目 | 符號 | 條件 | 項目 | 符號 | 值 | ||
| 開通 | 消耗電流 | ICC | 30mA Max | 消耗電流 | ICC | 30mA Max | VCC=5V |
| 接通電流 | VOUT | 0.35V Max | 斷路電壓 | VOUT | (VCC X 0.9)V Min | ||
| 阻斷 | 消耗電流 | ICC | 30mA Max | 消耗電流 | ICC | 30mA Max | |
| 斷路電壓 | VOUT | (VCC X 0.9)V Min | 接通電壓 | VOUT | 0.35V Max | RL=47KW | |
| 開關速度 | f | Min 3000Hz | 開關速度 | f | Min 3000Hz | ||
