光電傳感器 OJ-3602
光電傳感器OJ-3602屬于斷繼器型,，由Tr-OC (開式集合器，光敏晶體管) 輸出，可用螺絲安裝。光學傳感器OJ-3602可用于測量設備、自動售貨機、娛樂設備等。
特點
- 螺絲安裝
- Tr-OC (開式集合器，光敏晶體管) 輸出
- 適宜的連接終端以及可選擇連接器形式
- 感應槽寬度3mm(0.12英寸)
- 斷繼器型
規格參數
| 感應槽寬度 | 3mm |
|---|---|
| 縫隙寬度 | 0.8mm |
| 輸出類型 | Tr-OC (開式集合器，光敏晶體管) |
| 尺寸(L x W x H) | 40.1 x 17 x 14.5mm |

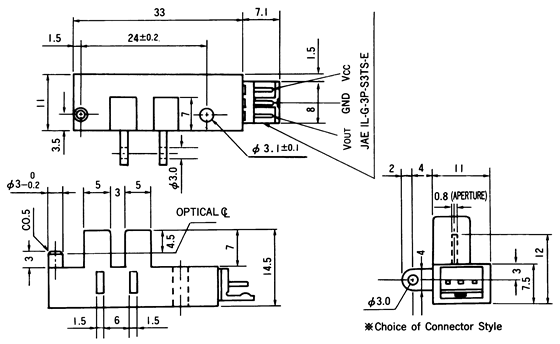

外形尺寸
 |
| 單位尺寸為1mm |
原理電路 |
|
 |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 10V |
| 輸出電壓 | VOUT | 28V |
| 輸出電流 | IOL | 50mA |
| 工作溫度 | Topr | -20° ~ +75°C |
| 貯存溫度 | Tstg | -30° ~ +85°C |
電氣特性
| 光線通道 | 項目 | 符號 | 條件 | 最小 |
|---|---|---|---|---|
| 開通 | 消耗電流 | ICC | 30mA Max | (20mA Typ) |
| 接通電流 | VOL | 0.3V Max | IOUT=16mA | |
| 阻斷 | 消耗電流 | ICC | 30mA Max | (20mA Typ) |
| 斷路電壓 | VOH | (VCC X 0.9)V Min | R=47KW |
