光電傳感器 OJ-3001
光電傳感器OJ-3001屬于斷繼器型,，由光敏IC輸出，螺絲安裝。光學傳感器OJ-3001可用于復印機、傳真機、打印機、印刷機等。
特點
- 光敏IC輸出，內部整合施密特觸發電路
- 感應槽寬度3.2mm(0.13英寸)
- 與TTL、LSTTL、COMS直接相容
- 斷繼器型
- 螺絲安裝
- 邏輯輸出
規格參數
| 感應槽寬度 | 3.2mm |
|---|---|
| 縫隙寬度 | 0.5mm |
| 輸出類型 | 光敏IC |
| 尺寸(L x W x H) | 24.6 x 6.4 x 10.8mm |

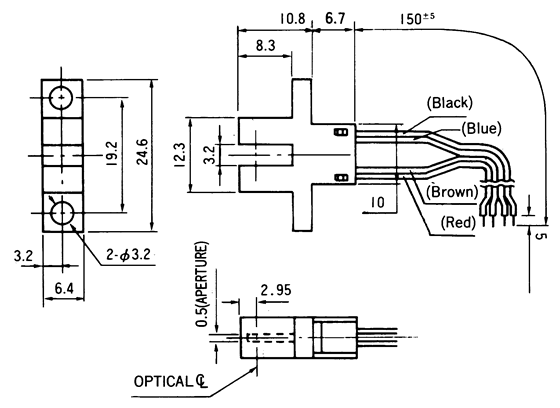

外形尺寸
 |
感應距離 |
原理電路 |
 |
 |
感應距離的重復性 |
|
 |
 |
| 單位尺寸為mm (1mm = 0.0394 inches) | |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 16V |
| 輸出電壓 | VOUT | 28mA |
| 輸出電流 | IOUT | 50mW |
| 工作溫度 | Topr | -20° ~ +75°C |
| 貯存溫度 | Tstg | -30° ~ +85°C |
電氣特性
| 光線通道 | 項目 | 符號 | 條件 | 最小 |
|---|---|---|---|---|
| 開通 | 消耗電流 | ICC | 30mA Max | |
| 接通電流 | VOUT(Sat) | 0.35V Max | IOUT=16mA | |
| 阻斷 | 消耗電流 | ICC | 30mA Max | |
| 斷路電壓 | VOUT | (VCC X 0.9)V Min | RL=2.2KW |
